Voedingsconnector voor COB Dual White CCT Led Strips | Soldeervrij

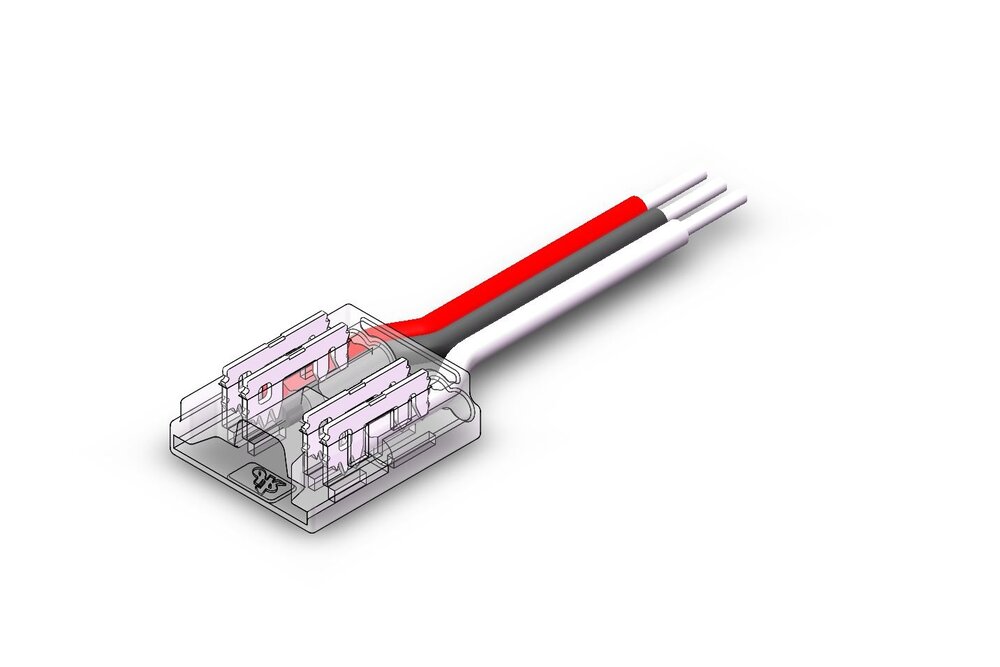

Maak met deze pitgtail connector een nieuwe voedings-aansluiting op een COB CCT Dual White ledstrip zonder solderen. Geschikt voor type COB dual white ledstrips van 10mm breed met 3 contacten.Niet geschikt voor SMD2216/2835/3014 Dual White CCT strips!

Schuif eenvoudig de ledstrip in de connector en knijp met een tang eenvoudig de metalen verbindplaatjes in om de connector te bevestigen.

Als de LED strip bijvoorbeeld een IP65 bescherming heeft, verwijder dan voorzichtig met een scherp mesje een deel van de beschermende siliconenlaag en schuif de ontblote koperen contacten van de strip in de connector. Het is echter niet verplicht om deze connectoren op de koperen contacten te drukken, dit mag ook op het witte gedeelte van de strip gezien de koperen baan ook hier onderdoor loopt.

Let op:

• Alleen geschikt voor de 10mm IP20/IP65 COB dual white ledstrips.

• Houdt altijd rekening met de extra breedte van de connector wanneer u gebruik gaat maken van een profiel.
• Er mag maximaal 4A over deze connector lopen.
• Dit is een PCB-to-PCB connector, kijk bij gerelateerde producten als u een connector zoekt waar de connector aan één kant op de ledstrip komt en waarbij de andere kant draad bevestigd is.

• Éénmalig te gebruiken.

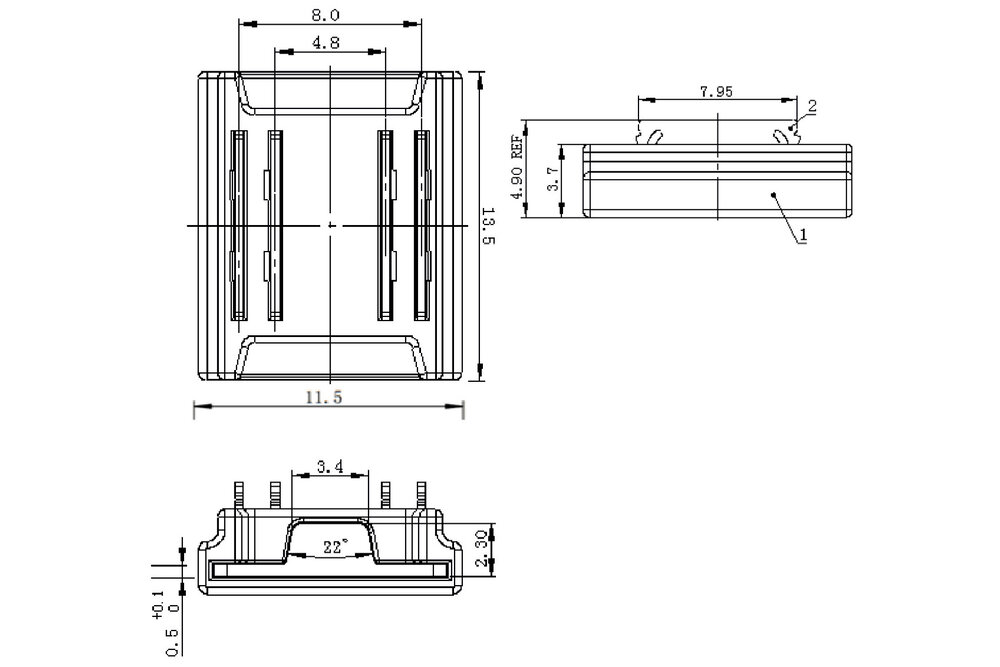

Afmeting connector:

11,5mm x 13,5mm x 4.9mm ( b x l x h )
Hoogte is 3,7mm na indrukken van de metalen verbindstukken.
Draad: 15CM, 22AWG
